在 PVE 7 中启用硬件直通功能

请注意，本教程已不再适用于英特尔（Intel）11代及以后的CPU的核显直通。

对于2022年以后发布的部分硬件，在操作前还请谨慎确认。

本教程是基于 PVE 7 进行编撰的，不保证在更新版本是否能成功。

就像 VMware Workstation 一样，PVE 也支持将硬件直通给虚拟机，例如网卡、硬盘、显卡、USB设备等。本篇文章将介绍如何启用 PVE 中的硬件直通功能，并为以后进行硬解做铺垫。

在进行操作之前，请先完整阅读该文章及推荐的两篇文章，如果可以，建议去谷歌搜索一下有关资料，中英文都要参阅一下。对于显卡直通的操作，存在一定的危险性，任何错误操作均有可能造成不可挽回的损失。如果给群晖进行核显或独显直通只是为了搭建流媒体服务器，Never 推荐直接在 PVE 中部署即可，无需进行核显或独显直通。

要开启硬件直通之前，需要确定机器的CPU及主板是否支持“VT-d”技术。查询CPU是否支持VT-d，Intel用户可到 https://www.intel.cn 搜索自己CPU型号，在“规格”中查阅以下两项：

若支持，则可以进行直通。AMD用户可到 https://www.amd.com 进行查询。然后，确认主板BIOS里的VT-d已开启，此处不过多进行介绍。

启用IOMMU功能

用网页端的 PVE shell 或 ssh 连接至 PVE，输入以下命令：

nano /etc/default/grub

在文档中找到 “GRUB_CMDLINE_LINUX_DEFAULT=”quiet””一行，

对于 Intel CPU 用户，将改行修改为：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt"

对于 AMD CPU 用户，将该行修改为：

GRUB_CMDLINE_LINUX_DEFAULT="quiet amd_iommu=on iommu=pt"

修改完成后，按 Ctrl+O 保存，按 Ctrl+X 退出文本编辑器。

然后输入下一行命令更新 Grub：

update-grub

加载相应的内核模块

在命令行中输入以下命令：

echo vfio >> /etc/modules
echo vfio_iommu_type1 >> /etc/modules
echo vfio_pci >> /etc/modules
echo vfio_virqfd >> /etc/modules

然后输入

update-initramfs -k all -u

来更新内核参数。然后重启 PVE。

验证IOMMU是否开启成功

重启之后，在命令行输入以下命令：

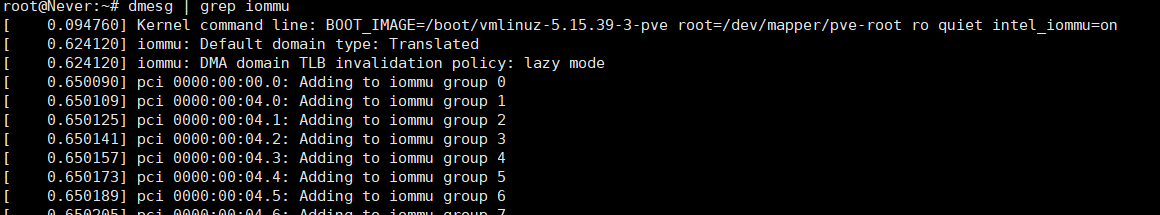

dmesg | grep iommu

若有如类似于下图回显，则说明开启成功：

再输入：

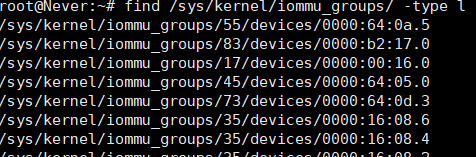

find /sys/kernel/iommu_groups/ -type l

如果有类似于下图回显，就代表成功：

显卡直通

一般地，不推荐将显卡直通给特定虚拟机，有些命令执行不好会造成不可挽回的损失。建议将直通显卡的虚拟机不要勾选“开机自启动”，以便出现问题还可以用命令行救回。

依据自己显卡型号，在命令行输入以下命令：

#直通 AMD 显卡，请使用下面命令

echo "blacklist radeon" >> /etc/modprobe.d/blacklist.conf
echo "blacklist amdgpu" >> /etc/modprobe.d/blacklist.conf

#直通 Nvidia 显卡，请使用下面命令

echo "blacklist nouveau" >> /etc/modprobe.d/blacklist.conf
echo "blacklist nvidia" >> /etc/modprobe.d/blacklist.conf
echo "blacklist nvidiafb" >> /etc/modprobe.d/blacklist.conf

#直通 Intel 核显，请使用下面命令

echo "blacklist snd_hda_intel" >> /etc/modprobe.d/blacklist.conf
echo "blacklist snd_hda_codec_hdmi" >> /etc/modprobe.d/blacklist.conf
echo "blacklist i915" >> /etc/modprobe.d/blacklist.conf

将显卡绑定至 vfio-pci:

使用 lspci 命令，查看自己显卡的 pci id：

以上图为例，显卡的pci id为 65:00。上面的是显卡，下面的是显卡中的声卡。在直通时两者都要一起直通。接下来，输入 lspci -n 命令，查看对应pci id 的 设备 id 和 制造商 id：

以上图的 65:00 为例，65:00.0 为显卡，65:00.1 为声卡，复制两者后面的 设备id:制造商id（以上图为例，为 10de:1c03 和 10de:10f1），然后输入以下命令绑定（将<设备id1:制造商id1>和<设备id2:制造商id2>替换为自己设备里的）：

echo "options vfio-pci ids=<设备id1:制造商id1>,<设备id2:制造商id2>" > /etc/modprobe.d/vfio.conf

以上图为例，则命令为：

echo "options vfio-pci ids=10de:1c03,10de:10f1" > /etc/modprobe.d/vfio.conf

执行完上述命令后，输入以下命令确定回显已设置为自己设备的两个id：

cat /etc/modprobe.d/blacklist.conf
cat /etc/modprobe.d/vfio.conf

对于 Nvidia 显卡，需要再输入一条命令更新内核：

echo "options kvm ignore_msrs=1" > /etc/modprobe.d/kvm.conf

然后输入：

update-initramfs -k all -u

随后重启 PVE。

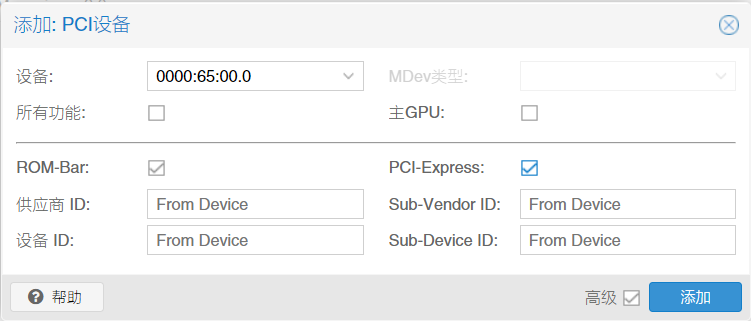

然后开始显卡在 PVE 虚拟机里的直通，在硬件里添加“PCI 设备”，设备选择自己显卡型号，勾选 PCI-Express，注意千万不要勾选“主 GPU”。若不能勾选 PCI-Express，将机器类型更改为 q35：

随后正常开机然后安装显卡驱动即可。

一般地，不推荐将显卡直通给特定虚拟机，有些命令执行不好会造成不可挽回的损失。建议将直通显卡的虚拟机不要勾选“开机自启动”，以便出现问题还可以用命令行救回。

核显直通

核显直通步骤与上述过程一样。若已完成上述步骤，请继续该部分。

本部分仅支持 Intel 5代~10代 CPU 的核显直通，处理器末尾带 F 或 P 的不带核显，无法直通。

在虚拟机的硬件中添加“PCI 设备”，设备选择自己显卡型号，其他的不做选择，点击添加。然后回到 PVE 的终端，输入以下命令查看虚拟机配置文档（将<vmid>替换为要直通的虚拟机的VMID）：

nano /etc/pve/qemu-server/<VMID>.conf

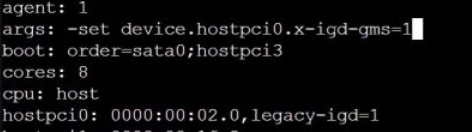

在直通核显的 pci 设备(hostpciX，X为数字，其后面的pci id为核显的pci id)后修改为如下内容：

hostpciX: 0000:XX:XX.0,legacy-igd=1

其中，0000:XX:XX.X 为核显的pci id。

然后，在文档顶部添加以下内容：

args: -set device.hostpciX.x-igd-gms=1

启动机器，安装驱动即可。若无法开机，可以在 PVE 输入以下命令并移除直通的 PCI 设备：

qm set <VMID> --delete args

如果上面操作还是不行，请尝试添加vbios。关于核显直通的更多信息，另请参阅：

及

https://zhuanlan.zhihu.com/p/535623506

PVE 的硬件直通是一个道阻且长的过程，建议在非生产环境中执行，并在执行前对相关配置及系统进行备份。受系统更新及硬件迭代影响，本篇文章可能不适用于最新系统和硬件。

对于最新硬件，Never 还是交由小伙伴们自行深入研究咯~ 或许有一天你再回首这篇文章时，会说“Never 还欠费功夫”。
